インパクトドライバーのスチールボール交換手順とサイズ完全解説

現場でこれが起きると本当に焦りますよね。「あれ？なんでロックされないの？」と格闘している時間は、作業効率を落とすだけでなく、精神衛生上も良くありません。

私自身もDIYを始めたばかりの頃、メンテナンス中に小さなスチールボールを紛失してしまい、顔面蒼白になったことがあります。床を這いつくばって探しましたが見つからず、結局その日は作業中断…。実はこの小さな部品、直径わずか3.5mm程度ですが、インパクトドライバーの使い勝手を左右するとても重要なパーツなんです。

マキタやハイコーキなどメーカーによって微妙にサイズが違ったり、交換時に適切なグリスを塗らないとすぐにまた調子が悪くなったりと、意外と奥が深い世界でもあります。「たかが鉄球」と侮って適当なものを使うと、最悪の場合、アンビル（本体側の軸）を破損させてしまうことすらあります。

今回は、そんなスチールボールの交換方法から、紛失時の対処法、適切な部品の選び方まで、私の実体験を交えてわかりやすくお話しします。この記事を読めば、もうビットトラブルに怯えることはなくなりますよ！

インパクトドライバーのスチールボール交換が必要な症状

インパクトドライバーのビットホルダー（スリーブチャック）部分は、高トルクの回転と強力な打撃（インパクト）をダイレクトに受け止める、いわば「最前線」です。過酷な環境で常に頑張ってくれている場所だからこそ、ちょっとした違和感を見逃さないことが大切なんですね。

ここでは、「そろそろスチールボールの寿命かな？」と判断すべき、典型的なサインと故障のメカニズムについて詳しく見ていきましょう。

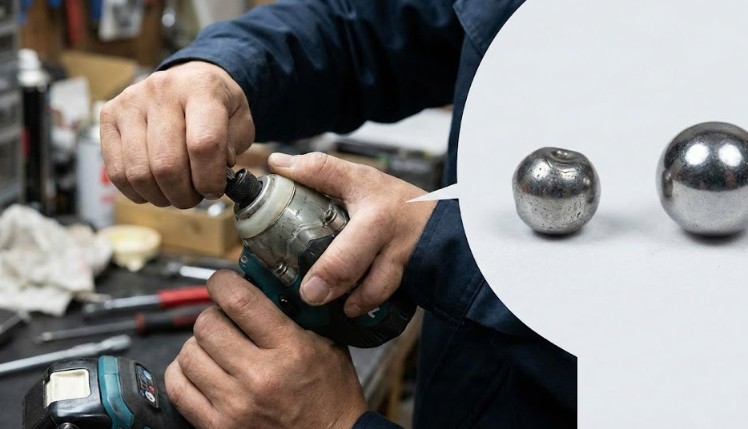

ビットが抜けない等の不具合はスチールボール摩耗が原因

「あれ？スリーブを引いてもビットが抜けないぞ？」という状況、一度は経験があるかもしれません。あるいは逆に、スリーブが戻っているのにビットがロックされず、下を向けるとストンと落ちてしまう現象。これらは多くの場合、内部にあるスチールボールの摩耗や変形が原因です。

インパクトドライバーは、その名の通り「打撃」を加えてネジを締める工具です。その衝撃はビットを通じて、常にビットを保持しているスチールボールにも伝わっています。新品の時は綺麗な真球（まんまる）だったボールも、長期間の使用で徐々に変形したり、表面が剥離（フレーキング等）してザラついたりすることがあります。

こうなると、スリーブ内部でボールがスムーズに転がらなくなり、ビットのくびれ部分にガッチリと食い込んでしまう（噛み込み）現象が発生します。主な原因を整理すると以下のようになります。

ビットトラブルの主な原因リスト

• スチールボールの摩耗・変形：打撃や着脱の繰り返しで真円度が失われ、動きが渋くなる。
• グリス切れ・固着：潤滑不足や古いグリスの固着でボールがスムーズに動かずロックされる。
• 異物の混入：鉄粉や木屑がスリーブ内に入り込み、ボールの動きを阻害する。
• ビットの規格違い：これが最も危険。詳しくは後述します。

特に注意したいのが、ビットの規格違いです。

【重要】AタイプとBタイプの混用は厳禁！

日本国内で流通しているインパクトドライバー（マキタ、HiKOKIなど）は、ビット差し込み部の規格としてAタイプ（溝から先端まで13mm）に合わせて設計されている機種が多いです。ここに海外規格のビット（Bタイプ：溝から先端まで9mmまたは9.5mmなど）を無理に使用すると、ボールが想定と違う位置で当たりやすく、ボールの変形や保持不良、噛み込みの原因になります。規格の違いが気になる方は、アメリカ電動工具を日本で使う！電圧や規格の違いと対策まとめも参考になります。

分解時にスチールボールを紛失した場合の対処法

これは本当に「あるある」なんですが、メンテナンスや清掃のために先端のスナップリングを外した瞬間、スリーブのバネの力で部品が弾け飛び、スチールボールが行方不明になるパターンです。

もし紛失してしまった場合、残念ながらその状態での使用は不可能です。ボールがないとビットをロックできないため、下を向けただけで鋭利なビットが落下し、足に刺さるなどの事故につながり非常に危険だからです。

基本的にはメーカー純正部品を取り寄せるのが確実ですが、実はこのスチールボール、規格さえ合えば工業用の「ベアリング鋼球」で代用することも可能です。緊急時の入手先として以下のような場所があります。

入手場所	特徴	おすすめ度
電動工具取扱店（プロショップ）	純正部品の在庫がある可能性が高い。確実。	◎
ホームセンター（大型店）	ネジ・金物売り場に「鋼球」として置いている場合がある。	△
ラジコン・模型ショップ	ベアリング球として3.5mmや3mm等の在庫が多いことがある。	○
ネット通販（Amazon・楽天）	純正品から汎用品まで豊富だが、届くまで時間がかかる。	○

紛失防止のコツ

分解作業をする時は、必ず白いトレー（100均の整理トレイでOK）やタオルを敷いた上で行いましょう。磁石付きのパーツ皿があると、飛び出したボールをキャッチしてくれるので強くおすすめします。

マキタ製インパクトドライバーの適合サイズと互換性

国内シェアNo.1のマキタですが、スチールボールは多くのモデルで共通して「スチールボール 3.5」が使われているケースが多いです。

以下に、主要なモデルと適合するスチールボールの情報をまとめました。修理の際の参考にしてください。

部品番号	サイズ	主な対応機種	備考
216001-0	3.5mm	TD173D, TD172D, TD171D, TD149D, TD002Gなど	プロ用モデルで広く使われる代表例。
216040-0	3.5mm	MTD001D, M697Dなど	DIYモデル等の対応例。サイズは同じ3.5mm。
216011-7	5.6mm	TD171D等の内部（図番で別用途に使われる例）	※注意※ 先端のビット保持用ボールとは用途が異なる場合があります。

現行の40Vmaxシリーズから18V、14.4Vのプロモデル、さらにはDIY用モデルまで、先端の保持ボールは3.5mmが採用されている例が多いです。

ただし、機種によってはアンビル部分に1個だけ入っているもの（主に10.8V以下の小型機など）と、2個入っているもの（18V以上のハイパワー機）があります。発注する際は、予備も含めて少し多めに（3～4個）持っておくと、万が一転がして無くしても安心ですね。価格も数十円程度ですから。

ハイコーキ製品のスチールボールサイズと注意点

ハイコーキ（旧日立工機）の場合も、3.5mmサイズがよく使われます。しかし、機種や世代によって異なるサイズが混在することがあるため、注意が必要です。

• 部品コード 319535（スチールボール D3.5）
  WH36DCなど、主力機種の部品として扱われる例があります。
• 部品コード 959148（スチールボール D3.175）
  一部の機種（例：ボード用ドライバー系など）の部品として扱われる例があります。これは1/8インチ（約3.175mm）というサイズです。

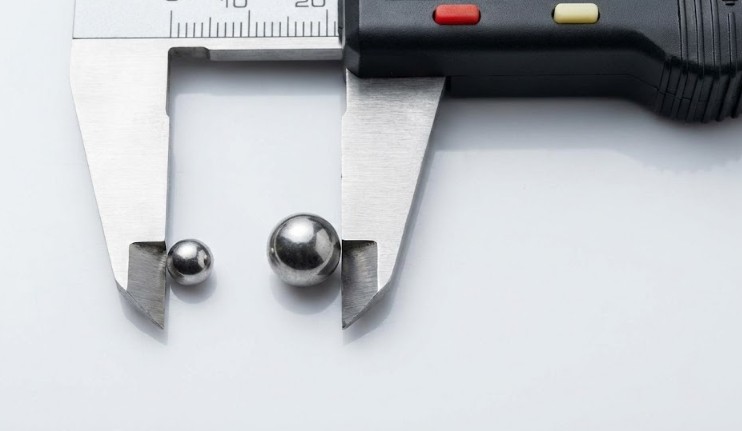

一番怖いのは、この3.5mmと3.175mmを間違えて入れてしまうこと。3.5mmの穴に3.175mmを入れるとガバガバになり、ビットが保持できません。逆に3.175mmの穴に3.5mmはそもそも入りません。
必ずメーカーの公式サイトで展開図（パーツリスト）を確認するか、取り外したボールをノギスで測ってから注文することをお勧めします。

交換時に推奨されるグリスの種類と塗布のポイント

スチールボールを新しくする際、絶対に忘れてはいけないのが「グリスアップ」です。ここで使うグリス選びが、その後の工具寿命を左右します。「とりあえず5-56を吹いておけばいいや」というのは絶対にNGです！すぐに油膜切れを起こして摩耗してしまいます。

個人的なおすすめは、「モリブデングリス」です。二硫化モリブデン配合のグリスは、一般に高荷重・高面圧の摺動部で使われることが多く、打撃がかかる箇所のメンテナンスで選ばれやすいタイプです。より分解メンテの考え方を知りたい方は、インパクトドライバーのグリスアップ！異音対策と分解手順を解説も参考になります。

グリスの種類	推奨度	特徴	適性
モリブデングリス（黒色）	◎	極圧性・耐摩耗性に強み。高荷重に向く。手が汚れやすい。	プロ・ハードユーザー向け
リチウムグリス（黄・白色）	○	耐熱性・耐水性のバランスが良い。入手しやすい。	DIY・一般ユーザー向け
スプレーグリス	△	手軽だが粘度が低く、飛び散りやすい。	応急処置用
CRC 5-56等の浸透油	×	洗浄には良いが、潤滑の持続性がない。すぐに乾いて摩耗する。	使用不可（洗浄のみ）

塗り方のコツ：多すぎは禁物！

グリスは「多ければ良い」というものではありません。塗りすぎると、現場の砂やホコリ、鉄粉を吸着して「研磨剤」のようになってしまい、かえって摩耗を早める原因になります。
ボールが薄くコーティングされる程度、目安としては「米粒半分くらい」の量をアンビルの穴に塗布すれば十分機能します。はみ出たグリスは綺麗に拭き取っておきましょう。

インパクトドライバーのスチールボール交換手順と修理

では、いよいよ実際に交換作業を行ってみましょう。「分解なんてしたことないよ…」という方も安心してください。構造は意外とシンプルで、適切な道具さえあれば5分～10分程度で終わる作業です。私と一緒に手順を確認していきましょう。

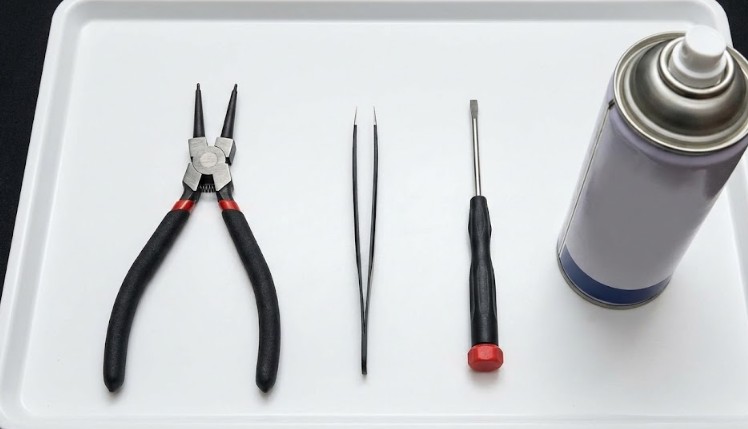

修理に必要なスナップリングプライヤー等の工具

この作業の最大の難関は、一番手前にある「C型止め輪（スナップリング）」を外すことです。これを精密マイナスドライバー2本などで無理やり外そうとすると、リングが変形して使い物にならなくなったり、勢いよく飛んでいって紛失したりします（私も経験済みです…）。

必ず「スナップリングプライヤー（軸用）」を用意してください。ホームセンターで1,500円～2,000円程度で売っています。選ぶ際のポイントは、先端の爪径です。インパクトドライバーのトメワは小さいので、爪径0.8mm～1.2mm程度の細いものが使いやすいです。

【準備するものリスト】

• 必須工具：
  • スナップリングプライヤー（軸用・直爪）
  • 精密マイナスドライバー（汚れ書き出し用）
  • ピンセット（ボールをつかむ用）
• 消耗品・ケミカル：
  • パーツクリーナー（洗浄用）
  • ウエスまたはキッチンペーパー
  • 新しいグリス（モリブデン推奨）
  • 新しいスチールボール

スリーブとスチールボールの正しい付け方と分解手順

部品が非常に小さいので、無くさないように慎重に進めてください。以下のステップで行います。

1. スナップリングを外す
   プライヤーの先端をリングの穴に差し込み、ハンドルを握ってリングを広げます。この時、リングが弾け飛ばないよう、反対の手の指で軽く先端を覆うようにガードしながら引き抜くのがプロのコツです。
2. 部品を取り出す
   リングが外れると、以下の順番で部品が外れます。
   ①平ワッシャー
   ②スリーブ（外側の筒）
   ③コンプレッションスプリング（バネ）
   スリーブを抜いた瞬間、フリーになったスチールボールがポロッと落ちてくるので、必ずトレイの上で作業してください。
3. 清掃する（ここが重要！）
   パーツクリーナーを使って、アンビルの穴やスリーブの内側を徹底的に洗浄します。古いグリスが黒く固着している場合があります。また、アンビルの穴の縁に「バリ（金属のめくれ）」が出ていないかチェックしてください。バリがある場合は、細かいヤスリで優しく慣らしておくと、新品ボールの動きが良くなることがあります。

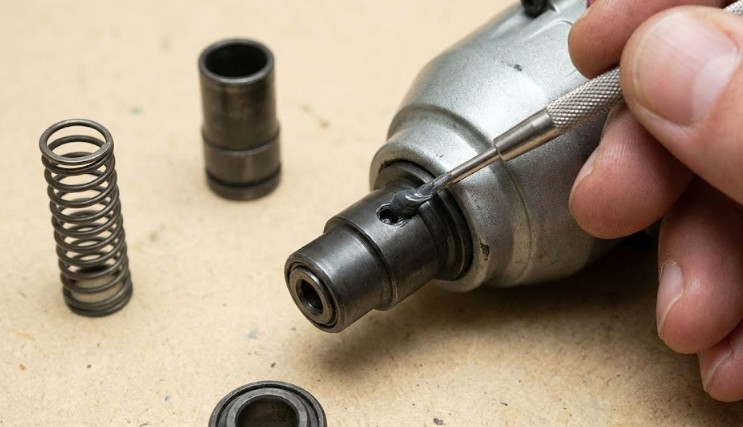

4. グリスアップと組立
   アンビルの穴に少量のグリスを塗ります。これが潤滑だけでなく、組立中にボールが落ちないようにする「糊（のり）」の役割も果たします。
   新しいスチールボールを穴に乗せ、スプリングを通し、スリーブを被せます。この時、ボールがスリーブの内側に正しく収まっているか確認してください。
   最後にワッシャーを入れ、スナップリングを「カチッ」とはまるまで確実に取り付けます。溝にしっかりハマっているか、リングを回して確認してください。

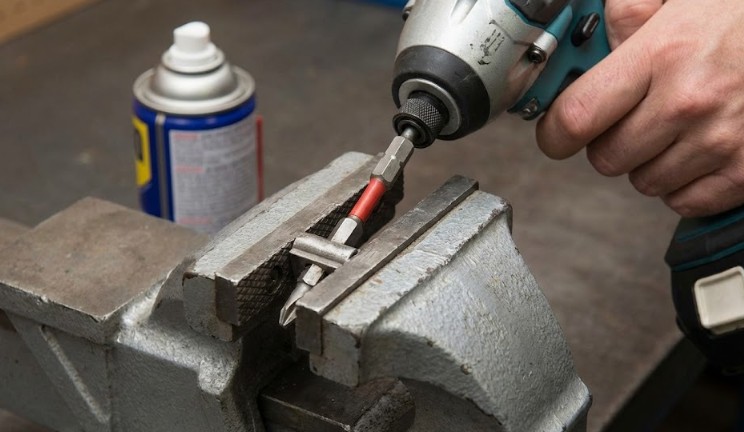

ビットが噛み込み抜けない時の緊急処置と外し方

もし、スチールボールが変形してビットが完全に抜けなくなってしまった場合、分解する前に試してほしい方法があります。

手順1：潤滑剤漬け作戦

CRC 5-56などの浸透潤滑剤をスリーブの隙間からたっぷりと吹き付けます。そのまま5分～10分ほど放置し、オイルが内部の固着部分に浸透するのを待ちます。その後、スリーブを前後に動かしながらビットを引っ張ってみてください。なお、5-56の使い所（OK/NG）を詳しく知りたい方は、インパクトドライバーの556活用術｜ビット固着解消と故障リスクも参考になります。

手順2：逆回転ショック作戦

ビットの先端を万力で固定するか、捨ててもいい木材に深く打ち込みます。その状態でインパクトドライバーを「逆回転（緩める方向）」に設定し、軽くトリガーを引いて打撃を与えます。「ガガガッ」という衝撃で、ボールとビットの食い込みが外れることがあります。

それでもダメな場合：最終手段

上記の方法でも抜けない場合は、スナップリングを（破壊覚悟で）外し、スリーブごと分解してボールを取り出すしかありません。無理にこじるとアンビル自体を破損する恐れがあります。自信がない場合は、購入店やメーカー修理に依頼するのが無難です。

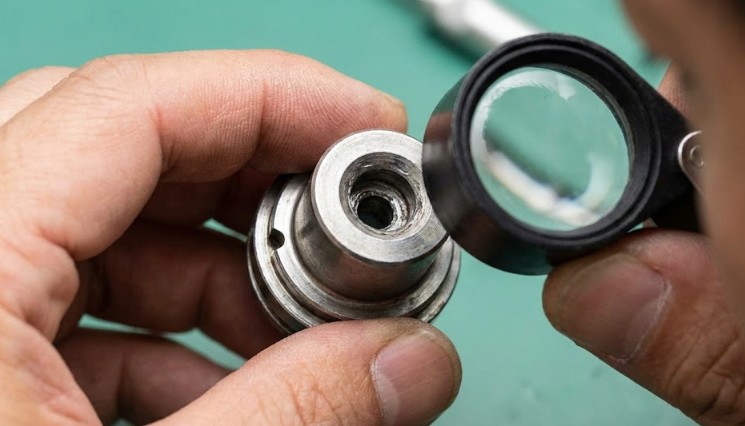

軸ブレの原因はスチールボールかアンビルかを特定

「最近、長いコーススレッドを打つ時に先が振れて打ちにくいなぁ」と感じる場合、スチールボールの摩耗が原因のこともありますが、もっと深刻なケースもあります。

軸ブレの原因を特定するための簡易チェックリストを作成しました。

軸ブレ原因チェックリスト

• スリーブの動きはスムーズか？ → 悪いならスチールボール摩耗の可能性大。
• 他の新しいビットに変えても振れるか？ → 振れないなら、ビット自体の曲がりが原因。
• アンビルを指で摘んで揺らすとガタつくか？ → ガタつくなら内部ベアリングの劣化。
• アンビルの先端を目視して変形はないか？ → 変形しているならアンビル交換が必要。

特にアンビルは高価な部品（数千円）なので、ここまでくると修理費用も高額になりがちです。まずは数百円で済むスチールボールを交換してみて、それでダメならアンビル交換や本体買い替えを検討する、というのが賢いステップだと言えます。

修理代や部品代の相場とメーカー修理の判断基準

自分で直すか、メーカーに送るか。この判断基準は「コスト」と「リスク」のバランスで決めるのが良いでしょう。

修理方法	費用目安	所要時間	メリット	デメリット
DIYで交換	約200円～2,000円	即日（部品あれば）	圧倒的に安い。預ける期間がない。	自己責任。失敗のリスクがある。
メーカー修理	約5,000円～1万円	1～2週間	確実な動作保証。他箇所の点検も可能。	費用が高い。手元にない期間が生じる。

※DIYの費用はスチールボール代のみ～工具購入費含む場合の目安です。メーカー修理費は機種・症状・交換部品・送料等で変動します。

プロに任せるべきライン

単なるボール交換ならDIYで十分ですが、以下のような症状がある場合は注意が必要です。

• モーターから異音がする、焦げ臭い
• スイッチの反応が悪い、ライトがつかない
• アンビルの先端が欠けている

これらの症状が併発している場合は、内部の電気系統やギアがやられている可能性が高いです。こうなると素人の手には負えないので、迷わずメーカー修理に出すか、新品への買い替え（TD173Dなどの最新機種）を検討しましょう。

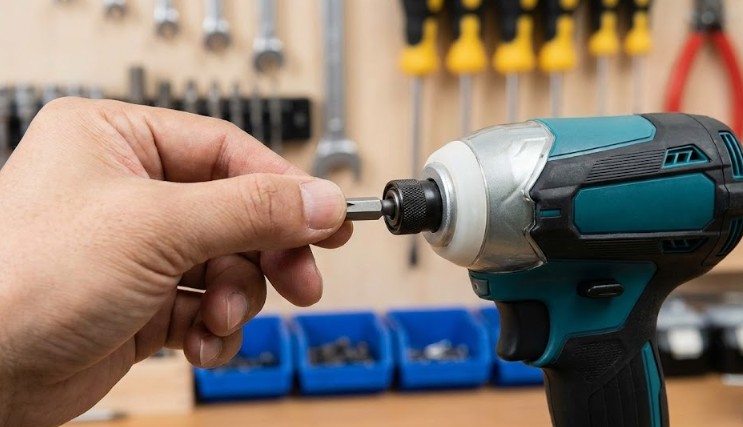

インパクトドライバーのスチールボール交換で寿命を延ばす

スチールボールの交換は、インパクトドライバーという相棒と長く付き合うための、最も基本的で効果的なメンテナンスです。たった数十円の部品を交換し、グリスアップしてあげるだけで、新品のような「カチャッ」という小気味よいビット装着感が蘇ります。

株式会社マキタの取扱説明書にも、異常を感じた際は直ちに使用を中止し点検・修理を行うよう記載されています（出典：株式会社マキタ『充電式インパクトドライバ TD171D 取扱説明書』）。無理に使用を続けることは、工具の寿命を縮めるだけでなく、思わぬ事故の原因にもなります。

「道具を大切にする職人は、仕事も丁寧だ」なんてよく言われますが、まさにその通りだと思います。定期的なメンテナンスで、あなたのインパクトドライバーを最高の状態に保ってあげてくださいね。今回の記事が、皆さんの工具愛の手助けになれば嬉しいです。

よくある質問（FAQ）

最後に、スチールボール交換に関してよく寄せられる質問をまとめました。

スナップリングプライヤーなしでも交換できますか？

精密ドライバーなどで外すことも不可能ではありませんが、リングを変形させたり飛ばして紛失したりするリスクが非常に高いため、推奨しません。プライヤーを使うのが一番の近道です。

スチールボールは1個だけ交換すればいいですか？

機種によって1個入りのものと2個入りのものがあります。2個入りの場合は、摩耗のバランスを考えると2個同時に新品に交換することをおすすめします。

グリスの代わりにCRC 5-56を使ってもいいですか？

いいえ、おすすめしません。5-56は洗浄には適していますが、揮発性が高く負荷のかかる箇所の潤滑を持続させる力はありません。必ずグリスを使用してください。

交換したのにビットがロックされません。なぜ？

スリーブの向きが逆になっている、ワッシャーを入れ忘れている、あるいはボールのサイズを間違えている可能性があります。もう一度分解図を確認してみてください。

マキタとHiKOKIで部品の使い回しはできますか？

サイズが3.5mmで同じであれば物理的には入りますが、メーカーは純正部品の使用を推奨しています。自己責任での対応となりますが、緊急時以外は純正品を使うのが無難です。

スチールボールの寿命はどれくらいですか？

使用頻度によりますが、プロの大工さんなら半年～1年、DIYなら数年は持つこともあります。「ビットの抜き差しに違和感が出たら交換」と考えておけばOKです。
