インパクトドライバーの仕組みを徹底解説！回転と打撃の原理とは？

DIYや建設現場で欠かせない電動工具といえば、インパクトドライバーですよね。手に持った時のずっしりとした重厚感と、トリガーを引いた瞬間に「ガツガツガツ！」と響くあの独特の打撃音。初めて使った時は、そのパワーに驚きつつも、「どうしてこんなにコンパクトなのに、硬い木材へネジが吸い込まれるように入っていくんだろう？」と不思議に思ったものです。

実は、インパクトドライバーの仕組みを正しく理解することは、単なる好奇心を満たすだけでなく、作業の失敗を防ぎ、大切な工具を長持ちさせるための第一歩でもあります。内部で何が起きているのかを知れば、ネジ頭を潰してしまう「カムアウト」の原因も自然と見えてきますし、適切なメンテナンスのタイミングも分かるようになりますよ。

この記事では、電動工具に興味がある私が、インパクトドライバーの心臓部である回転と打撃の融合プロセスについて、専門家ほど難しくなりすぎず、でもしっかりと深掘りして解説していきます。この記事を読み終える頃には、あなたの手元にあるインパクトドライバーが、これまで以上に頼もしい相棒に感じられるはずです。

インパクトドライバーの仕組みと強力なネジ締めの原理

インパクトドライバーが、一般的なドリルドライバーと決定的に違うのは、回転する力（トルク）に対して、その回転方向に「打撃（インパクト）」を付け加えるという点にあります。この仕組みのおかげで、小型・軽量ながらも高い締め付け能力を発揮できるのが特徴です。

打撃を生み出すハンマーとアンビルの内部動態

インパクトドライバーのヘッド部分には、「ハンマー」と「アンビル」という2つの主要な金属パーツが組み込まれています。ここで回転エネルギーが「衝撃トルク」に変換され、あの独特な打撃音と強力な締付け力が生まれます。

負荷に応じて変化する2段階の動作

作業中、インパクトドライバーの内部では、ネジにかかる負荷の状態に合わせて動作がダイナミックに変化しています。この「切り替わり」のプロセスを詳しく見てみましょう。

1. 低負荷時（回転モード）：ネジを回し始めたばかりの軽い状態では、ハンマーとアンビルは噛み合った状態で一体となって回転します。
2. 負荷の増大：ネジが材料に深く食い込み、回転抵抗が増えると、ハンマーは噛み合いを保てず「溜め動作」へ移行します（機種や機構により細部は異なります）。
3. 打撃の発生（打撃モード）：内部のハンマーが一旦後退してバネ（主ばね）を圧縮し、タイミングが来るとバネの力で前方へ戻りながら、アンビルの突起部（翼部など）を「ガツン！」と強打します。

この「回転しながら叩く」というサイクルが、機種の仕様に応じて毎分数千回規模で繰り返されることで、手締めでは得られない衝撃トルクが生まれます。ここはメーカーのカタログで「打撃数（min⁻¹）」として表記されることが多いポイントです（※モデルにより値は大きく異なります）。

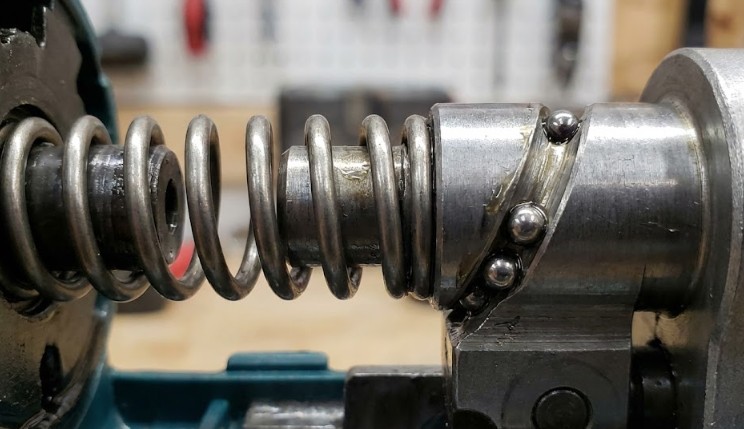

スプリングとカム溝が弾性エネルギーを変換する工程

ハンマーを前後に動かし、強力な一撃を放つためには、エネルギーを一度溜めて一気に放出する必要があります。その役割を担っているのが、ハンマー内部の「カム溝」と、それを制御する強力な「主ばね（スプリング）」です。

スチールボールとV字溝の連携

ハンマーの内側にはV字型の溝（カム溝）が彫られており、構造によっては「スチールボール（鋼球）」などの部品が関与して、ハンマーの後退（ばね圧縮）と復帰（解放）を助けます。負荷が強まると、このカム機構によってハンマーが後退し、バネに弾性エネルギーが蓄えられます。

そして、ハンマーがアンビルの突起を乗り越えるタイミングで、圧縮されていたバネが一気に解放され、ハンマーが加速しながらアンビルを強打します。機種によって細部（ボールの使い方、カム形状、爪数など）は違いますが、「溜める→解放して叩く」という基本原理は共通です。

内部の構造を支えるスチールボール（※ビット保持機構側の鋼球などを含む）は、長年の使用で摩耗や変形、グリス切れによる動作不良が起きることがあります。ビットの保持が甘い・抜けない等の症状が出た場合は、鋼球や周辺部品の状態も疑ってみると原因切り分けに役立ちます。

（関連：インパクトドライバーのスチールボール交換手順とサイズ完全解説）

ドリルドライバーとの違いと使い分けのポイント

「インパクトドライバーがあれば、ドリルドライバーはいらないの？」という疑問をよく耳にします。しかし、用途を間違えると材料を壊してしまうこともあるんです。

特性	インパクトドライバー	ドリルドライバー
トルクの種類	打撃による瞬間的な衝撃トルク（負荷が高い場面で発生しやすい）	ギア減速による継続的な定常トルク（クラッチ設定で制御しやすい）
得意な作業	長いネジの打ち込み、木材へのビス締結など（高負荷時に強い）	精密な穴あけ、繊細なネジ締め（トルク管理がしやすい）
クラッチ機能	機械式クラッチは基本なし（※電子制御で擬似的に制御する機種はあり）	あり（設定トルクで自動停止するのが一般的）
ビットの固定	スリーブ式（6.35mm六角軸が中心）	チャック式（丸軸ドリルも対応しやすい）
作業時の音	打撃が始まると大きな打撃音が発生しやすい	比較的静かな作動音（負荷や材質により変動）

インパクトドライバーは、負荷が高い場面で衝撃を断続的に与えるため、ドリルドライバーのように「一定トルクをかけ続ける」状況に比べると手首に伝わる反動が相対的に小さく感じることがあります。ただし、ビットの噛み込みや姿勢の崩れ、太径ビス・ボルトなど条件次第では強い反力が出ることもあるので、油断せず保持姿勢と安全対策は必須です。

瞬間的な最大トルクが発生する工学的なプロセス

カタログを見ると「180N・m」や「200N・m」という数値が誇らしげに書かれています。これは、ハンマーがアンビルを叩いたその一瞬に発生する「最大瞬間トルク」として表現されることが多い指標です。ただし、メーカーごとに測定条件や表記の考え方が異なる場合があるため、単純な数値比較だけでなく、用途・ねじ径・材質に合った機種選びが重要です。

トルクの正体は「重さ×速度」の衝突エネルギー

このトルクは、モーターが作り出す回転力に加えて、ハンマーの慣性（運動エネルギー）や、ばねに蓄えられた弾性エネルギーが組み合わさって生まれます。イメージとしては、回転しながら「小さなハンマーが連続で叩く」ことで、回転方向に強い衝撃を与えている状態に近いです。

一発の衝撃は短時間ですが、それが連続することで、手締めでは不可能な締め付けを実現しているのです。ただし、このエネルギーは強力なので、柔らかい材料や細いネジを扱う際には、材料割れ・ネジ頭のめり込み・ネジ破断などが起こらないよう、速度や打撃の入れ方を慎重にコントロールする必要があります。

初心者が知っておきたいクラッチ機能の有無と影響

インパクトドライバーを使う上で注意が必要なのが、ドリルドライバーのような機械式クラッチ（トルク調節ダイヤル）が基本的に搭載されていないという点です（※近年は電子制御で締め過ぎを抑えるモードを持つ機種もありますが、万能な「機械式クラッチ」とは挙動が異なります）。

ドリルドライバーなら設定トルクで止めやすい一方、インパクトはトリガー操作を続ける限り、条件によっては打撃を継続します。その結果、ネジ頭が木材にめり込みすぎたり、ネジが破断したりする「締めすぎ」のトラブルが起こりやすくなります。

締め加減の調整は、基本的にあなたの指先の感覚（トリガーの引き量）にかかっています。慣れるまでは「打撃が始まったら一旦弱める／止める」「低速でアプローチして最後だけ短く打つ」など、段階的なコントロールを意識してみましょう。もし不安な場合は、当て木をして練習するのもおすすめです。

進化したインパクトドライバーの仕組みと制御技術

近年のインパクトドライバーは、単なるパワー勝負の道具から、高度な制御で作業を支援する「精密機械」へと進化を遂げています。特にプロ用モデルでは、作業効率・締め過ぎ抑制・材料保護などを狙った機能が充実しています。

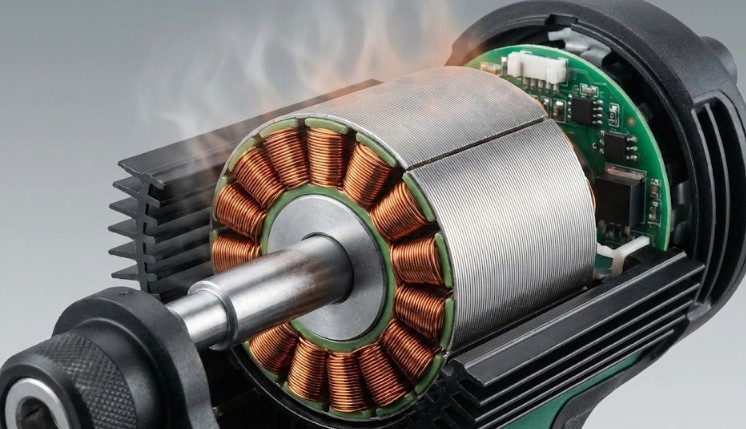

ブラシレスモーターの採用による長寿命化と排熱性

最近のトレンドといえば、「ブラシレスモーター」の搭載です。従来のブラシ付きモーターにある接点部品（カーボンブラシ）を使わず、電子制御で回転を生み出す仕組みです。

摩擦ゼロがもたらす3つのメリット

ブラシレスモーターは、ブラシがコミュテータに接触して電流を流す「摺動接点」がないため、ブラシ摩耗やブラシ接点由来の損失（摩擦・火花・発熱）が大幅に減ります。ただし、ベアリングなど他の摩擦がゼロになるわけではないため、ここでは「ブラシ周りの摩耗・損失が大きく減る」と理解するのが正確です。これにより、以下のような恩恵が期待できます（※設計や使用条件で差は出ます）。

• 長寿命：ブラシ交換が不要な設計が多く、摩耗部品が減ることで長持ちしやすい。
• 高効率：損失が減ることで、同じバッテリーでも作業量（ランタイム）が伸びる傾向がある。
• 小型化：高効率化により設計の自由度が上がり、同等性能でコンパクト化しやすい（※製品により異なる）。

「メンテナンス負担が軽く、かつ高効率」。DIYユーザーにとっても実感しやすい進化です。

最新モデルに搭載された電子制御の多彩なモード

ブラシレスモーターの普及とセットで進化したのが、マイクロコントローラーによる「電子制御」です。各メーカーが負荷検知や回転制御を活用し、締め過ぎ抑制や作業アシストのためのモードを搭載しています。なお、モード名や挙動はメーカー・機種で異なるため、ここでは代表例として捉えてください。

代表的な電子制御モードの比較

モード名	制御の内容	メリット
テクスネジモード	貫通までは高速、締結直前に自動減速（など）	頭飛び・空転・なめの抑制に寄与
ボルトモード	締結の進行に応じて回転や打撃を制御（例：一定条件で停止／逆転時減速 など）	締めすぎ防止、脱落防止をサポート
木材モード	低速始動し、食い込み後に加速（など）	ビスの倒れ、材料割れの抑制に寄与
小ネジモード	低速・低打撃で制御（など）	精密作業での失敗（なめ・締め過ぎ）を減らしやすい

これらは、モーター制御や負荷検知（電流・回転数・加速度など）を使って動作を調整できるからこそ実現できる機能です。ただし「絶対に失敗しない」わけではないため、最後は材料やネジに合わせた操作（速度・押圧・姿勢）と併用するのが安全です。

ハイコーキ独自のトリプルハンマーが持つ物理的利点

インパクトドライバーの仕組みにおいて、物理的なアプローチで特徴的なのが、HiKOKI（ハイコーキ）の「トリプルハンマー」です。一般的なハンマー爪が2つの機構に対し、打撃箇所を3つに増やし、負荷に応じて打撃の出し方を制御するという考え方です。

振動の低減とパワーの両立

爪が3つになることで、機種の説明として以下のような制御が示されています。

• 低負荷時：1回転につき3回の細かい打撃（1回転3打撃）を行い、打撃間隔を短くして振動低減やフィーリング改善、カムアウト軽減に寄与する。
• 高負荷時：高負荷になると打撃数を自動制御し、1回転1.5打撃へ切り替えることでハンマーの移動距離を長く確保し、打撃エネルギー増加に寄与する。

（出典：工機ホールディングス株式会社『コードレスインパクトドライバ WH36DD』）

このように、一つの機械構造で「滑らかさ」と「パワー」という要素を両立させようとしている点は、設計思想として筋が通っています。ただし体感（振動・疲労）や効果は、ネジ径・材質・作業姿勢・個人差でも変わるため、過信せず使い分けるのが現実的です。

カムアウト現象を防ぐ７対３の法則とビットの選び方

インパクトドライバーを使う上で、誰もが一度は経験するのが「カムアウト」です。ネジ穴からビットが外れてしまい、ネジ頭をガリガリと削ってしまうあの嫌な瞬間ですね。インパクトは打撃が入る瞬間にビットが跳ねやすくなるため、姿勢・押圧・ビット適合が崩れるとカムアウトが起こりやすくなります。

カムアウトを防ぐ実践的なチェックリスト

• 垂直保持：ネジに対してビットが斜めになっていないか。
• 押圧力の意識：手のひらでインパクトの背面をしっかり押しているか。
• ビットの適合：ネジのサイズ（＋1、＋2、＋3）とビットが一致しているか。

カムアウト対策としてよく言われるのが、「押す力が７割、回す力が３割」という押圧の意識です。

この「７対３」は厳密な物理法則というより、押圧不足を防ぐための分かりやすい目安（経験則）として捉えるのが正確です。実際にはネジ種類・材質・ビット形状（JIS／PHなど）・作業姿勢で最適は変わります。衝撃を緩和してビットの折れやカムアウトを抑える「トーションビット」の活用も状況によっては効果的です。狭い場所や特殊な状況でのテクニックについては、こちらの狭い所のインパクトドライバー対策！最強機種とアタッチメントの記事でも詳しく解説しているので、必要に応じて参考にしてみてくださいね。

異音や軸ブレから判断する故障の予兆とグリスアップ

インパクトドライバーは、打撃部で金属同士が高速で衝突・摺動するため、使用頻度が高いほど摩耗やグリス劣化が起こりやすい工具です。早めに異変に気づくことが、長く安全に使う秘訣になります。

見逃せない故障のサイン

• 金属的な擦過音（ギーギー）：グリス切れや異物混入などが原因になり得ます。放置すると摩耗や焼き付きのリスクが上がります。
• 激しい軸ブレ：ベアリングや保持部の摩耗・損傷の可能性があります。精度低下だけでなく、安全面でも注意が必要です。
• 異常な発熱・臭い：過負荷、内部抵抗増、基板・モーター異常などの可能性があります。すぐに使用を中止しましょう。

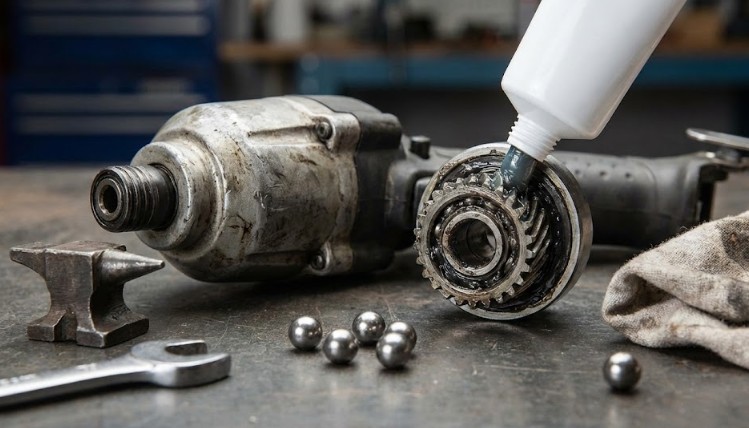

定期的なグリスアップ（※機種やメーカー推奨による）は、打撃部の摩耗抑制に役立つ場合があります。ただし、グリスの種類や塗布量、分解手順を誤ると逆効果になることもあるため、取扱説明書やメーカーの指示を最優先にしてください。グリスアップを行う際は、古いグリスや汚れを取り除いてから新しいものを塗るのが基本です。

グリスの種類や注油の具体的な手順については、専門の記事で詳しくまとめています。愛機の調子を維持するために、必要に応じてチェックしてみてください。

（関連：インパクトドライバーのグリス種類！最強の選び方と注油手順）

※ご自身での分解やメンテナンスは、メーカー保証の対象外となる場合があります。不安な場合や重大な不具合が疑われる際は、必ずメーカーのカスタマーセンターや専門の修理業者にご相談ください。

FAQ｜インパクトドライバーの仕組みに関するよくある質問

インパクトドライバーでコンクリートの穴あけはできますか？

小径であれば専用ビットで穴が開くケースもありますが、インパクトドライバーは本来「締結」用途の工具です。効率や穴品質、安全性の面から、基本は「振動ドリル」や「ハンマードリル」の使用をおすすめします（特に数が多い／大径の場合）。

インパクトレンチと何が違うのですか？

仕組み（衝撃で回す考え方）は近いですが、先端の規格と用途が違います。インパクトドライバーは6.35mm六角軸ビットが中心で、ビス締結向き。インパクトレンチは角ドライブでソケットを使い、ホイールナットなどボルト・ナット作業に特化しています。

打撃音がうるさすぎて近所迷惑にならないか心配です。

打撃機構の性質上、音は出やすいです。対策としては作業時間帯配慮、耳栓、作業場所の養生に加え、打撃音を抑える設計の「オイルパルス方式（静音インパクト）」系モデルを検討する手もあります。

ブラシレスモーターなのに火花が見えるのは故障ですか？

ブラシレスはブラシ接点がないため、通常はブラシ由来の火花は出ません。ただし、負荷や粉塵、内部トラブル等で異常発熱・異臭・明確なスパークが見える場合は危険なので使用を中止し、点検に出してください。

DIY用とプロ用で、打撃の仕組みに違いはありますか？

基本原理（溜めて叩く）は共通です。ただし、耐久性を左右する材質・熱処理・精度・グリス設計、そして電子制御の充実度などで差が出ることがあります。

電圧（10.8V、18V、36V）が高いほど仕組みが複雑になるのですか？

物理的な打撃機構の考え方は概ね共通です。電圧が高いとモーター出力や制御の余力が増え、重負荷作業で有利になりやすい一方、最適な作業はネジ径・材質・用途次第なので、電圧だけで優劣が決まるわけではありません。

まとめ｜インパクトドライバーの仕組みを深く知る

今回は、インパクトドライバーの仕組みについて、内部の打撃プロセスから最新の電子制御まで、私なりに深掘りして解説してきました。回転と打撃という別の物理現象を、カムやばね、ハンマー＆アンビルといった機械要素で統合し、必要な場面で衝撃トルクを引き出す設計思想はとても合理的です。

「なぜこの道具はこんなに強いのか？」その答えを知ることで、ただ力任せに使うのではなく、道具のポテンシャルを最大限に引き出す使い方ができるようになります。７対３の意識（押圧を優先）や、機種に搭載された電子制御を味方につければ、DIYや現場作業の失敗は減らしやすくなるはずです。

愛着を持ってメンテナンスを行い、仕組みを理解して使いこなす。そんな豊かな電動工具ライフを、一緒に楽しんでいきましょう。最後まで読んでいただき、ありがとうございました！

※記事内で紹介している数値やメンテナンス方法は一般的な目安であり、全ての機種に当てはまるものではありません。正確な情報については、必ずお使いのモデルの取扱説明書を確認し、安全第一で作業を行ってください。
