100v電動工具の絶縁測定やり方解説！基準値やテスター代用の是非を解説

現場で作業中にそんな違和感を覚えたこと、ありませんか？それはもしかすると、見えないところで漏電が始まっている危険なサインかもしれません。

あるいは、新しい現場に入る際の「持込機械届」や「安全書類（グリーンファイル）」を作成していて、「絶縁抵抗値の欄には何を書けばいいんだ？測ってないけど適当に書いていいのか？」とペンが止まってしまった経験を持つ方も多いのではないでしょうか。100vの電動工具は私たちの手足となって働く頼もしい相棒ですが、電気という目に見えない強力なエネルギーを使っている以上、常に感電や火災のリスクと隣り合わせです。

この記事では、現場管理者や工具を使う職人さんが知っておくべき「100v電動工具の絶縁測定」に関する知識を、専門的ながらも分かりやすく噛み砕いて解説します。正しい測定手順から、法律で決まっている基準値と現場で求められる安全基準のギャップ、さらには最近増えている電子制御工具を壊さないための注意点まで、明日からの安全管理に即役立つ情報をお届けします。

100v電動工具の絶縁測定の方法と基準値

まずは基本中の基本、100vの電動工具を安全に使い続けるために必要な測定のルールと、実際のやり方について徹底的に掘り下げていきましょう。実は、法律上の「合格ライン」と、現場で実際に求められる「安全な数字」には、実運用上で大きな違いがあるんです。

絶縁抵抗値の基準と0.1MΩの判断基準

絶縁抵抗値の基準について調べると、必ず出てくるのが「0.1MΩ（メガオーム）以上」という数字です。これは、国の法律である「電気設備に関する技術基準を定める省令」の第58条において、対地電圧150V以下の電路で最低限維持しなければならない絶縁性能として定められています（100V系の一般的な回路は、条件としてここに該当することが多いです）。

（出典：e-Gov法令検索『電気設備に関する技術基準を定める省令』）

しかし、現場の安全管理の視点として強調したいのは「0.1MΩは“余裕の合格”ではなく、“最低限の下限ライン”」だということです。

なぜなら、0.1MΩという値はオームの法則から、100Vで単純計算すると「約1mA」の漏れ電流に相当します（100V ÷ 0.1MΩ＝0.001A＝1mA）。また、技術基準の運用解釈でも、絶縁抵抗測定が困難な場合の代替として「使用電圧が加わった状態の漏えい電流が1mA以下」といった考え方が示されています。つまり、0.1MΩは“漏れ電流が増え始める境界”として理解すると安全側です。

1mA前後は、条件次第で人が「ピリッ」と感じ始めることがあるレベルです（個人差が大きく、汗・濡れ・握り方・皮膚状態などで感じ方は変わります）。現場では人体抵抗が下がりやすい条件が揃うことも多いため、たとえ1mA程度でも不快感や恐怖で反射的に工具を落とすなど、二次災害につながりかねません。

そのため、多くの大手ゼネコンや建機レンタル会社の社内基準では、法律よりもはるかに厳しい基準を設けて管理しています（※基準は組織や現場ルールで異なります）。

判定区分	抵抗値（目安）	状態と推奨アクション
良 (Pass)	10 MΩ以上	【合格】 新品に近い非常に健全な状態です。安心して使用できます。
要注意 (Monitor)	1 MΩ 〜 10 MΩ	【点検推奨】 内部にカーボン汚れや湿気が溜まり始めている可能性があります。使用は可能でも、分解清掃や乾燥で数値が回復することがあります。
不合格 (Fail)	1 MΩ未満	【使用停止】 絶縁性能が低下している可能性が高く、内部への水分侵入・汚損・損傷などが疑われます。現場への持ち込みは控えるべきレベルです。
危険 (Danger)	0.1 MΩ未満	【即時廃棄・修理】 法令上の下限基準を下回る状態であり、漏電保護の動作や感電リスクが現実的になります。絶対に通電してはいけません。

特に、最近の電動工具の主流である「二重絶縁構造（回マークがついているもの）」は、製品規格の試験では約500Vの直流電圧での絶縁抵抗試験が行われ、基礎絶縁で2MΩ、強化絶縁で7MΩなどの高い水準が示されています（参考：JIS C 9029-1:2006「表3 絶縁抵抗」）。元々それだけ高い性能を持っているはずの工具が1MΩを切っている場合、単なる経年劣化の範囲を超えて、湿気・粉じんの堆積・水濡れ・内部損傷など“原因のある低下”を疑うのが安全側です。

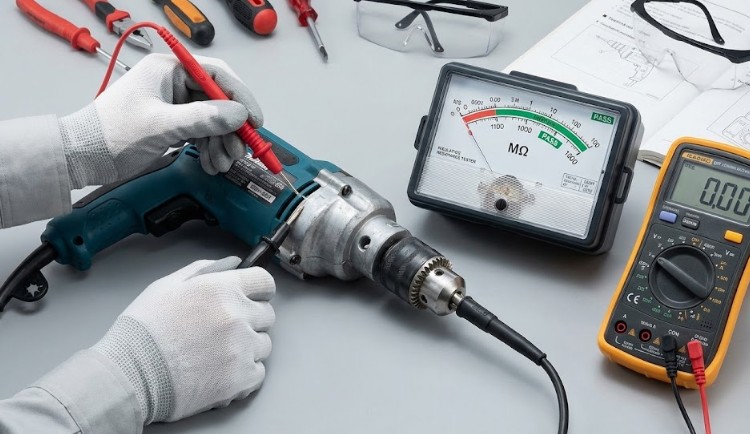

正しい絶縁抵抗測定のやり方と手順

では、実際に測定器（絶縁抵抗計＝通称メガー）を使って測ってみましょう。ここでは最も一般的なディスクグラインダーや電動ドリルなどを想定して、プロの手順をステップバイステップで解説します。慣れれば1台あたり30秒もかかりません。

【最重要】感電防止のための絶対ルール

測定作業は必ずコンセントからプラグを抜いた状態で行ってください。通電したままの回路にメガーを当てると、測定器の故障やアーク（火花）発生などの重大事故につながります。

Step 1：準備と外観チェック

いきなり測り始める前に、まずは目視点検です。工具本体が雨で濡れていないか、電源コードの付け根（プロテクタ部分）に亀裂が入って中の線が見えていないかを確認します。コードの被覆破れは絶縁測定以前の問題なので、発見したら即交換です。また、メガー本体の電池チェック（バッテリーチェック）も忘れずに行いましょう。

Step 2：アースクリップの確実な接続

メガーの黒いコード（EARTH端子）を、電動工具の金属部分に接続します。ここで重要なのは測定ポイントの選び方です。

• NGな場所：塗装されている面、プラスチックのハウジング、ゴムのグリップなど（絶縁体なので電気が通りません）。
• OKな場所：アルミダイキャスト製のギヤケース、定盤の裏側、チャック部分、外部に出ている金属ネジの頭など。

ワニ口クリップが滑らないよう、ガッチリと噛ませてください。接触不良だと数値がふらついて正しく測れません。
なお、二重絶縁で外装が樹脂中心で「金属にクリップできない」ケースでは、測定の工夫が必要です（樹脂ボディでの当て方の具体例は、アースがない場合の電動工具の絶縁抵抗測定のやり方と基準も参考になります）。

Step 3：ラインプローブの接触

次に、メガーの赤いプローブ（LINE端子）を、電動工具の電源プラグの刃（コンセントに差し込む金属部分）に当てます。片方の刃だけでも測定できますが、より確実性を高めるために、両方の刃を専用のショートクリップ等で確実に短絡させる方法もあります（※アルミホイル等で代用する場合は、手で触れない・外れない・他部に触れないを徹底し、安全第一で行ってください）。

Step 4：スイッチONで測定実行！

ここが多くの人が見落としがちな最大のポイントです。測定ボタンを押す前に、必ず電動工具の電源スイッチを「ON」にしてください。

なぜスイッチONが必要なのか？
電動工具のスイッチ構造には複数タイプがあります。両切りスイッチ（ON/OFFで回路をしっかり遮断するタイプ）や、電子スイッチ／制御回路を介するタイプでは、スイッチがOFFだと回路が途切れてしまい、メガーの電圧が肝心のモーターや内部まで届かないことがあります。
その結果、「測れていないのに良さそうな値（無限大など）」が出ることがあるため、原則としてスイッチをONにして測るのが安全側です。トリガースイッチの場合は、結束バンドやテープで引いた状態に固定してから測定しましょう（安全に配慮し、誤作動や落下が起きない姿勢で行ってください）。

Step 5：数値の読み取りと放電（ディスチャージ）

測定ボタンを押し、指針や数値が安定するまで3〜5秒待ちます。絶縁体には「充電現象」があり、最初は数値が低く出て徐々に上がっていく特性があるため、即断せずに少し待つのがコツです。

測定が終わってボタンを離した後も、すぐにはプローブを外さないでください。メガーによる高電圧で工具内部の容量成分に電気が溜まることがあります。最近のメガーには「自動放電機能」がついているものが多いので、ボタンを離したまま数秒間プローブを当て続けることで、溜まった電気を安全に逃がす（電圧計が0Vに戻る）ことができます。これを怠ると、プラグに触れた瞬間にバチッと感じることがあります。

テスターや簡易測定器で代用できる？

これ、本当によく聞かれる質問なんですが、結論から言うと「一般的なテスター（数千円のデジタルマルチメータ）での絶縁測定は実質不可能」です。

その理由は「印加電圧（かける電圧）」の圧倒的な差にあります。

• 一般的なテスター（抵抗レンジ）：1.5V〜9V程度の電池電圧で抵抗を測ります。
• 絶縁抵抗計（メガー）：250Vや500Vといった高い直流電圧をかけて測ります。

絶縁不良の原因となる微細なホコリの道（トラッキング）や被覆のピンホール（小さな穴）は、低い電圧では電気が通らず「絶縁されている（抵抗無限大）」ように見えてしまうことがあります。しかし、そこに実使用の電圧がかかった瞬間に電界が強くなり、リーク（漏れ）として顕在化することがあるのです。

そのため、安全を守るための点検では、基本的に専用の絶縁抵抗計（JIS規格に適合したもの等）を使うのが確実です。なお例外として、「絶縁抵抗測定（250V/500V）機能」を備えた計器は、名称が「テスター」として売られていても中身は実質“簡易メガー”なので、そこは区別してください（抵抗レンジしかない一般的なテスターとは別物です）。

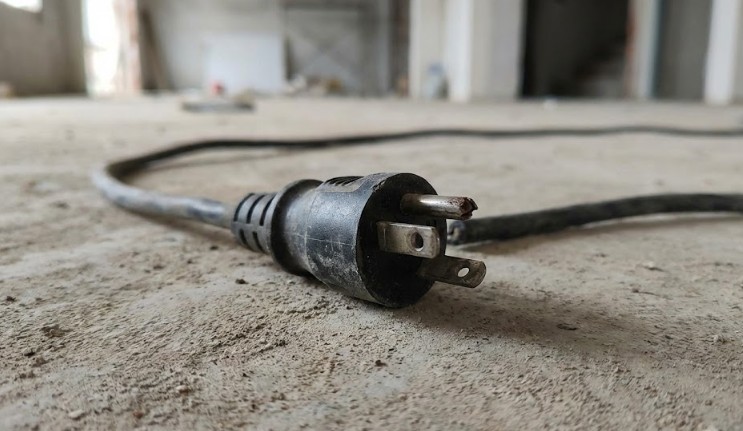

アース省略時の測定と安全性のリスク

「うちの現場、コンセントにアースが来てないんだけど、測定しても意味ある？」という疑問もあるかもしれません。確かに、二重絶縁（回マーク）の工具なら構造的にアース接続は不要ですが、3本足のプラグがついている「接地式工具」（高速切断機、卓上マルノコ、ボール盤など）の場合は話が別です。

接地式の工具は、万が一内部で漏電したときに、その電気をアース線を通じて地面へ逃がし、保護装置（ブレーカー等）を動作させることで人体を守る設計になっています。もしアースを省略（アースピンを折ったり、2芯コードで無理やり延長したり）している状態で絶縁不良が起きると、工具に触れている作業者の体が電流の通り道になり、危険な感電に至るリスクが高まります。

絶縁測定の観点で言えば、アースがつながっていなくても「工具単体の絶縁抵抗」自体は測れます。しかし、測定結果が悪かった場合のリスクヘッジとして、接地式工具を使う際は必ずアースを取ることが、自分自身の命を守る最後の砦になります。「3ピン→2ピン変換アダプタ」から出ている緑色のアース線、ぶらぶらさせていませんか？必ずコンセントのアース端子に繋いでくださいね。

法令で定められた点検義務と管理規定

会社や組織として工具を管理する場合、コンプライアンス（法令順守）も重要です。労働安全衛生規則の第352条では、電気機械器具等について「その日の使用を開始する前」に点検し、異常を認めたときは直ちに補修または取り換えることを求めています（根拠：労働安全衛生規則 第352条）。

条文上、具体的に「毎月必ず絶縁抵抗計で測定せよ」とまでは明記されていない運用も多いですが、過酷な環境で使われる移動式電気機器はトラブルが起きやすいため、多くの現場では以下のような運用がデファクトスタンダード（事実上の標準）になっています。

【一般的な現場管理フロー】

• 持込時点検（受入検査）：現場に初めて工具を持ち込む際に測定し、台帳に記録して提出する。
• 月例点検：月に一度、全工具の一斉点検を行い、合格した工具には「点検済ステッカー」を貼る。
• 色別管理：「1月は赤、2月は青」のようにステッカーの色を変え、未点検の工具が一目でわかるようにする。

もし事故が起きてしまった際、「定期的に点検を行い、台帳に記録していた」という事実は、事業者が安全配慮義務を果たしていたことを示す重要な材料にもなります。面倒でも台帳をつける癖をつけましょう。

電子制御付き100v電動工具の絶縁測定

さて、ここからは少し応用編です。最近の電動工具は非常にハイテク化しています。ブラシレスモーター、無段変速機能、ソフトスタート、再起動防止機能、電子ブレーキなどがついた「電子制御工具」が増えてきましたが、これらを昔ながらのサンダーと同じ感覚で測ると、機種によっては測定結果が正しく出なかったり、まれに部品へ負担を与えたりするリスクがあります。

マキタなど電子制御工具の測定注意点

マキタやHiKOKI（旧日立工機）などの最新モデルには、ハンドルの内部に精密な電子基板が組み込まれているものがあります。これらの工具を測定する際に注意すべきなのは、以下の2点です。

1. 電子スイッチの問題

最近の工具には、カチッと物理的に接点が動くスイッチではなく、「電子スイッチ」や制御回路を介した開閉を採用しているものがあります。これらは回路構成によって、メガーで電圧をかけても内部回路の先までつながらず、測定が“コード側の確認”に近い状態で終わってしまうことがあります。
つまり、スイッチや制御回路の方式次第では、外部からの絶縁測定だけで内部の全てを評価できないケースがある、という理解が大切です。トリガースイッチの劣化など「スイッチ周りの不具合」の具体例は、インパクトドライバーの打撃オフは可能？ドリルモードと故障診断も参考になります。

2. 部品へのダメージ

基板上の半導体部品（FETやマイコン等）は、想定外の高電圧やサージに弱い設計になっていることがあります。絶縁抵抗計の印加電圧自体は規格試験でも使われますが、回路の構造や保護部品の有無によっては、測定条件が負担になる可能性がゼロではありません。

どうすればいい？
電子制御が強い機種では、外部からの絶縁測定は「外装・コード・基本的な漏れの有無」の確認として使い、疑わしい場合はメーカーの点検手順に従うのが安全です。
また、絶縁抵抗測定が難しい状況では、通電状態で「漏れ電流計（リーククランプメーター）」を使って、実際に動かしながら漏れ電流を確認する方法も有効です（法令解釈でも、測定困難時の代替として漏えい電流1mA以下の考え方が示されています）。

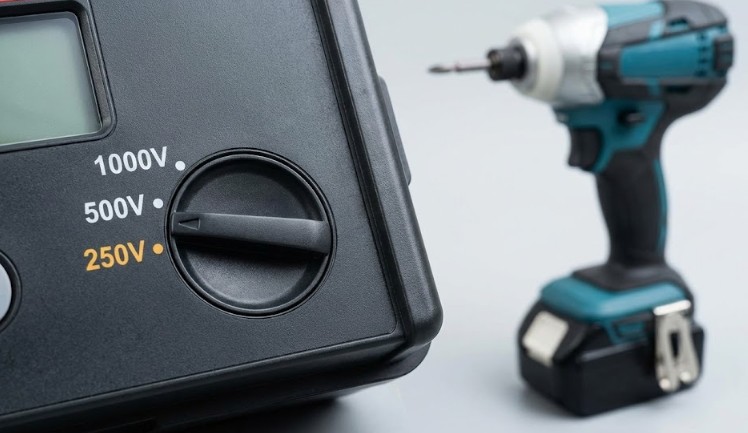

500Vと250Vの電圧切り替えの重要性

お持ちの絶縁抵抗計を見てみてください。測定電圧を切り替えるスイッチがついていませんか？通常、100vの機器には「500Vレンジ」を使うことが多いですが、電子制御回路が入っている工具には「250Vレンジ」の使用をおすすめします。

理由の一つは、入力部にサージ吸収用の部品（例：バリスタ/MOV等）が入っている機種があり、500Vレンジの印加でその部品が導通側に寄ってしまい、実際より低い絶縁抵抗に見える（誤判定っぽく見える）ことがあるためです。もう一つは、不要に高いストレスをかけずに確認したい、という実務上の安全側の考え方です（※工具の設計によって最適は異なります）。

工具のタイプ	推奨レンジ	理由・備考
従来型アナログ工具 （電子制御なしのディスクグラインダー、カクハン機、高速切断機など）	500V	100Vの使用電圧に対して十分なストレスをかけ、潜在的な不良を見つけるため。標準的な設定です。
電子制御型工具 （変速機能付き、ブラシレスモーター搭載機、ソフトスタート機など）	250V	保護部品の影響による見かけの低下や、回路への不要な負担を避けるため。判定基準の考え方（良否の目安）は500V時と同様に運用されることが多いです。

絶縁抵抗が0MΩになる原因と対処法

いざ測定ボタンを押して、針がピクリとも動かず「0（ゼロ）」を指してしまったら…。背筋が凍る瞬間ですが、これはどこかで電気が漏れている「短絡（ショート）」または「重度の地絡」が疑われる状態です。

考えられる主な原因は以下の2つです。

1. 電源コードのショート：コードの被覆が破れ、中の線同士が接触しているパターン。コードをぐにぐにと動かしたときに針が振れるなら、コード断線・損傷が疑われます。よくあるトラブルです。
2. 内部の水没・焼損：モーターが過負荷で焼き付いてエナメル線が溶けている、あるいは水たまりに落として内部回路が水没している状態。

この状態でコンセントに差すと、強い火花や保護装置の動作を招く可能性があります。0MΩが出た工具は絶対に電気を通さず、赤いテープを巻くなどして即座に使用禁止にし、修理に出すか廃棄してください。

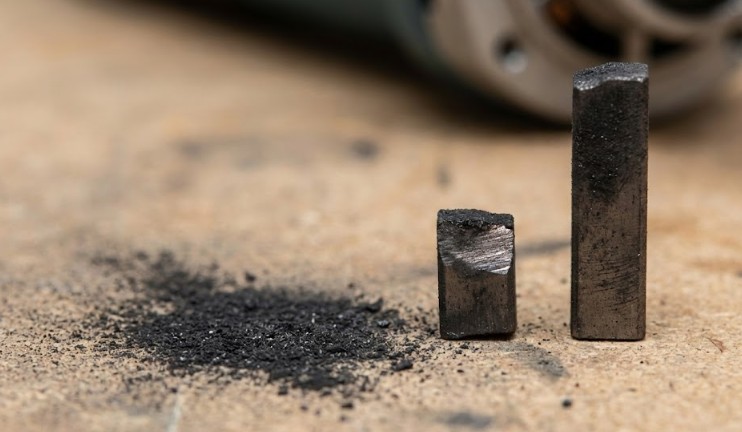

カーボンブラシ摩耗による絶縁低下

「0ではないけど、数値が低い（0.5MΩ〜5MΩくらい）」という微妙な数値が出る場合。この原因として非常に多いのが「カーボンブラシの摩耗粉」です。

電動工具に使われているカーボンブラシは、鉛筆の芯と同じ炭素でできています。使えば削れて粉になり、それが工具のハウジング内部に堆積します。炭素は導電性（電気を通す性質）を持つため、この粉がスイッチ周りや端子台に溜まると、そこを通って電気が筐体へ漏れ出し、絶縁抵抗値を下げることがあります。

【プロのメンテナンス術：エアーブロー】

数値が悪いときは、すぐに故障と決めつけず、以下の手順を試してみてください。
1. 通風口（スリット）から、乾燥した圧縮空気（エアーコンプレッサー）を勢いよく吹き込む。
2. 可能であればカーボンブラシを取り外し、ホルダの中もブローする。
これだけで、堆積していたカーボン粉が飛び、絶縁抵抗値が一気に回復することがあります。ただし、パーツクリーナー等の溶剤スプレーは樹脂や絶縁被覆を傷める恐れがあるため、基本は「乾いたエアー＋乾拭き」を優先しましょう。粉じん対策や通風口のケアの考え方は、インパクトドライバーで木材をヤスリがけ！削るコツと注意点のメンテナンス項目も参考になります。

水濡れした工具の乾燥と再測定のコツ

雨の中での作業や、コンクリート打設後の洗浄作業で濡れてしまった工具も、当然ながら数値が下がります。水自体は純水に近いほど電気を通しにくいですが、現場の水分には不純物が含まれるため導電性が出やすく、絶縁低下として現れやすいです。

この場合の対処法はシンプルに「完全乾燥」につきます。表面が乾いていても、モーターのコイル（巻線）の隙間に水分が残っていると絶縁は回復しません。天日干しか、あれば乾燥炉（恒温槽）に入れてじっくり乾かしましょう。ヒートガンで炙るのは表面しか乾かない上に樹脂を変形させるリスクがあるため、基本的にはおすすめしません。

乾燥後に再測定して数値が10MΩ以上に戻れば基本的には使用再開OKの目安になりますが、もし内部に入ったのが「泥水」や「海水」だった場合は要注意です。水分が乾いても導電性の高いミネラル分や塩分が内部に残留するため、湿気を吸うたびに絶縁不良が再発するリスクがあります。この場合は、専門業者によるオーバーホール（分解洗浄）を検討してください。

100v電動工具の絶縁測定で事故を防ぐ

たかが測定、されど測定。100vの電動工具はあまりに身近すぎて、その危険性を忘れがちです。しかし、適切な管理を行わなければ、それは便利な道具から凶器へと変わってしまいます。

法令上の「0.1MΩ」はあくまで最低ラインであり、私たちユーザーはより安全なマージンを持って管理することが求められます。また、電子制御工具には250Vレンジを使う、必ずスイッチを入れて測る（ただし機種の回路方式によって限界がある）、といった正しい知識と手順を守ることで、高価な工具の故障リスクを下げ、トラブルの芽を早めに摘むことにもつながります。

100v電動工具の絶縁測定に関するよくある質問（FAQ）

測定器（メガー）はどのメーカーが良いですか？

HIOKI（日置電機）、共立電気計器、SANWA（三和電気計器）などの国内メーカー製であれば信頼性は高いです。デジタル式は読み取りやすく、アナログ式は針の振れで接触不良がわかりやすいという特徴があります。予算に合わせて、500V/250Vの切り替えができる機種を選びましょう。

延長コードも絶縁測定する必要がありますか？

はい、重要です。延長コードや電工ドラムは踏まれたり挟まれたりして被覆が傷みやすいため、定期的な測定が推奨されます。メガーのクリップを接地（あるいは金属部）に、プローブをコンセントの刃に当てて測定します（構造により手順は変わるため、機材の方式に合わせて行ってください）。

測定頻度はどれくらいが理想ですか？

理想は「使用前点検（毎日）」ですが、実務的には「月次点検（月に1回）」が一般的です。ただし、雨天使用後や落下させた後などは、その都度測定することをおすすめします。

二重絶縁の工具なら、水に濡れても感電しませんか？

いいえ、濡れれば感電リスクは上がります。二重絶縁は主に「内部の絶縁破壊」に対する保護であり、水濡れ状態での使用を許容するものではありません。濡れた状態での使用は避け、乾燥・点検を優先してください。

測定値がふらついて安定しないのはなぜですか？

主な原因は「クリップの接触不良」か「コードの損傷（断線しかけ等）」です。まずはクリップを噛ませる場所を変えてみてください。それでもコードを動かすたびに数値が大きく暴れる場合は、コード内部の損傷が疑われます。

測定後に工具に触れたらピリッとしました。なぜですか？

測定時の電荷が内部に残っていた可能性があります。測定終了後は、必ずプローブを当てたまま数秒待つ（放電する）か、自動放電機能付きのメガーを使用してください。これが「ディスチャージ」という必須作業です。

「面倒くさいな」と思わず、定期的な絶縁測定を習慣にすることで、あなた自身の命と、現場の安全を守っていきましょう！
